设计师手记:拆解天空浮岛搭建全过程
Designer's Note: Disassembling the construction process of the floating island
有一种设计叫设计得出来,
但找不到施工方...
有一种设计师叫既可以做设计,
在必要情况下也能当施工方...
所以,
这位来自北京的留法建筑师张赫天,
已经留在麓湖120多天了,
就是为了给大家呈现出最值得期待的网红浮桥。
A8设计中心
在2020年2月14日启动了麓湖艺术浮桥设计师招募,
如今,
离艺术浮桥方案呈现已有半年之久,
大家不好奇这座网红浮桥变成什么样子了吗?
下面由A8小姐姐为您拆解艺术浮桥的搭建全过程:

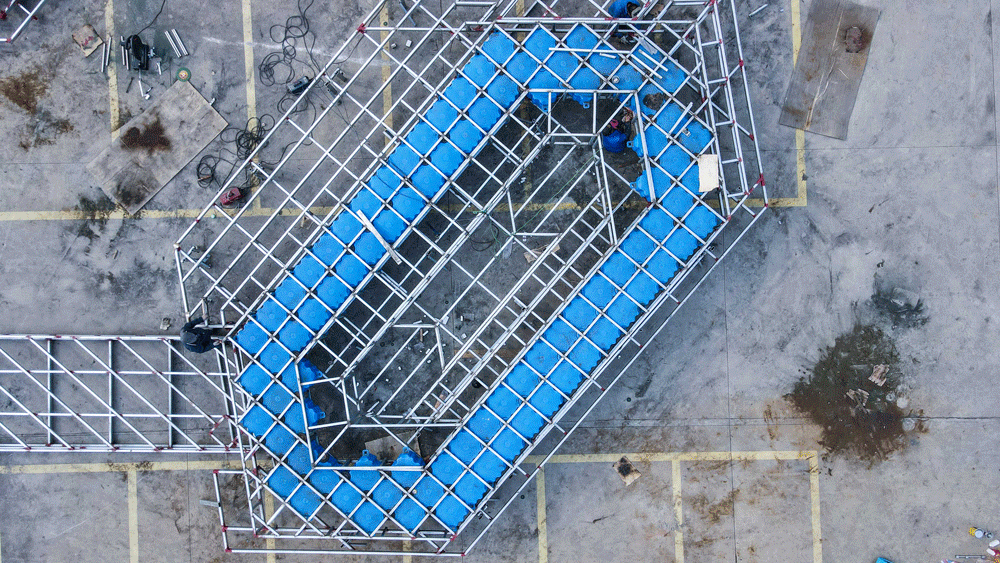

Step 1:密密麻麻的蓝色方箱
浮桥是一类特殊的构筑物,是漂浮于水面上的桥,通常没有大型水下固定构件,大多是临时性的,同时仅以通过水面为主要功能。制作浮桥,首先需要找到具有浮力的材料,例如:木头、竹子等。但这些普通材料,往往被浮力和厚度所限。因此通过一系列的调研和讨论后,设计师选择“浮箱”作为此次浮桥的主要浮力来源。这种浮箱很像一个密封的方盒子,里面充满了空气。通常一组大概是4个浮力箱,4个浮箱的浮力是350公斤左右,而10组,则有3吨半的浮力。将浮箱单元沿纵向或横向等间距排部,连接件为一体成型的整体结构。

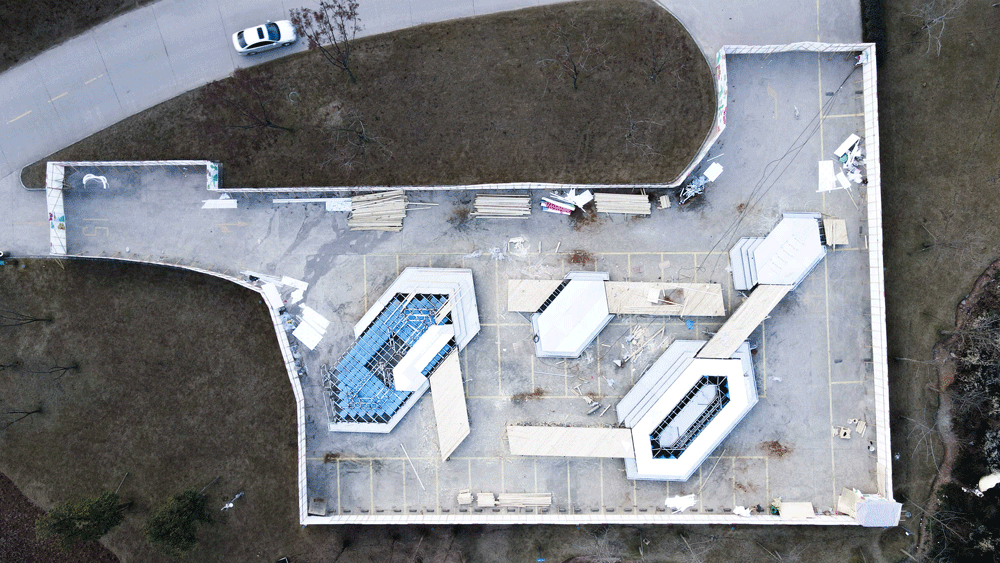

Step 2:整整齐齐的钢铁龙骨
浮箱相连成形以后,便形成了浮桥的简单雏形,但是若要满足舒适性和美观性,则需要制作面层和龙骨,使得浮桥布局与功能满足设计需求。面层由防腐木制作而成,但由于防腐木无法直接与浮箱相连,龙骨便成为两者的连接点,所谓的龙骨,就是用钢管焊成的“田”字型网格。面层固定在龙骨之上,以便行人更舒适地行走,龙骨之下,则是组合排列的带有铁架的浮箱,铁架将会与龙骨焊接在一起,使得底层的基础架构趋于稳定。
Step 3:稳稳当当的固定浮桥
浮桥的基础结构搭建完成之后,当务之急则是思考如何将浮桥固定在麓湖水域。麓湖虽为人造湖,但因为有快艇的使用需求,所以水体的流动并不算平缓。且天空浮岛并非普通的线性浮桥,其包含了许多分子式的浮岛,再将岛中间以桥相连。因此在固定浮桥之前,需要通过配重和调节使得所有的岛屿和连接桥都要在同一个标高上,让其形成一个整体。
固定浮桥的工作路径之一便是让其与岸边有所联系,即在岸边修建抱桩器。虽有抱桩器的牵引,浮桥仍会随水位上下垂直浮动,且因为美观和成本问题,设计师选择在岸边搭放引桥。引桥一端通过一个轴与岸边产生联系,另一端就搭在浮桥上,水位往上升,引桥就往上抬,水位往下降,引桥就向下。引桥的搭放,解决了水位变化或水体不稳时,浮桥的稳固问题。
Step 4:漂漂亮亮的景观设计
在天空浮岛项目的方案阶段,设计师便提出“消失的浮桥”的设计概念,通过浮桥面层近似湖水色泽的材料,映射天空浮云,并在浮桥两侧及中间局部设置隐藏于水面下的、透水的亲水区,并且浮桥取消了护栏,丰富了浮桥亲水功能。
在没有护栏后的安全问题考虑上,设计师在浮岛的周边做了一些亲水性的台阶,渐渐探到水里,这样就可以尽可能的实现消隐浮桥、水桥一色的设想。设计阶段,设计师思量将聚落状的自然形态融入水岛环境,于是人造草皮和真草皮便培植在浮桥上的不同位置,同时位置错落、形态大小不一的树也栽种在浮箱之内。
浮桥除了本身由搭建带来的挑战之外,
也给了我们更多的想象空间。
它不再只有“通过性”的功能,
由于节点性的浮台和景观,
让它具有了社交属性,
也可以承载多种多样的special events:
它可以成为特别节日的户外餐厅;
Performance的表演场;
甚至可以成为漂浮的水上Runway...

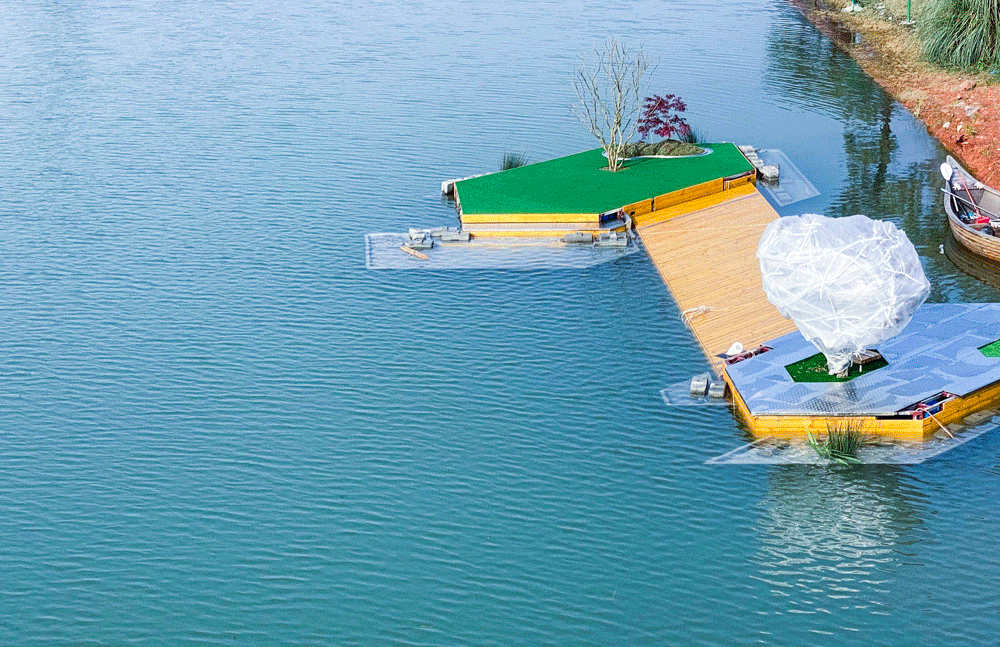

这座注定成为网红的天空浮岛正在逐渐养成,
让我们一起期待它未来的无限可能性吧~
项目名称:麓湖天空浮岛
建筑事务所:unarchitecte
项目完成年份:2020
建筑面积:346.5m2
项目地址:成都市麓湖生态城麓客岛
主创建筑师:张赫天
设计团队:张赫天、范永刚、刘琪、张金显,孙继华
